# 01-01 Inspection des batteries 12V

Assurez-vous que les bornes des batteries ne sont pas corrodées, que les raccords sont bien serrés, et que le boîtier n’est pas fissuré.

# PE-01-61-00-00-001 : Inspection des batteries 12 V, des câbles et des raccords

Assurez-vous que le travail peut être fait en toute sécurité.
Désactivez le circuit haut voltage (HV). Consultez l’une ou l’autre des procédures suivantes :
PE-01-05-00-00-001 Procédure de désactivation HV (batteries LG)
PE-01-05-00-00-002 Procédure de désactivation HV (batteries BMW).

Les batteries contiennent un liquide très dangereux en cas de projection dans les yeux ou sur la peau. Portez toujours un écran facial et des vêtements de protection lorsque vous travaillez à proximité de batteries.

Débranchez les bornes des batteries 12 V.

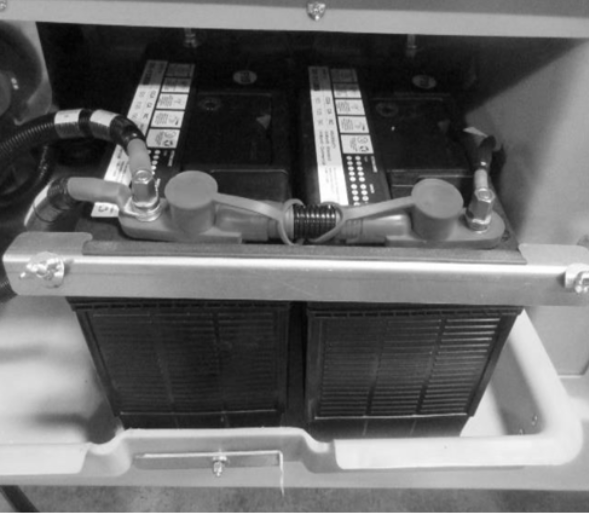

Figure 1 – Emplacement des batteries 12 V

4. Assurez-vous que les bornes des batteries sont propres. Si ce n’est pas le cas, nettoyez-les avec une brosse métallique et une solution de bicarbonate de soude et d’eau. Rincez avec de l’eau claire et laissez sécher ensuite.

À l’aide d’un voltmètre, vérifiez que l’état de charge de chaque batterie est conforme à la spécification.

Si l’état de charge de l’une ou l’autre des batteries est hors spécification, suivez la procédure de réparation RE-01-61-00-00-001 Inspection des batteries, des câbles et des raccordements 12 V pour trouver le problème. Dans le cas où la batterie doit être remplacée, suivez la procédure RE-01-63-00-00-001 Remplacement des batteries 12 V.

Un câblage endommagé, usé par frottement ou courbé à un rayon trop serré peut se rompre et provoquer un court-circuit qui peut conduire à un incendie. Assurez-vous que les câbles sont correctement acheminés et que les connexions sont toujours propres et bien serrées.

Inspectez les câbles connectés aux batteries sur toute leur longueur pour détecter toute usure, frottement ou rayon de courbure trop serré qui pourrait les briser et assurez-vous qu’ils sont toujours bien fixés.
Si le rayon est trop serré, réacheminez le câble.
Vérifiez l’état des attaches de câble. Si elles sont desserrées, serrez-les et si elles sont cassées, remplacez-les.
Assurez-vous que l’isolation du câble n’est pas décolorée ou ne présente pas de signes de surchauffe. Si c’est le cas, le câble endommagé doit être remplacé conformément à la procédure PR-01-61-00-00-003 Remplacement du harnais bas voltage.
Vérifiez les pièces de fixation des batteries pour vous assurer qu’elles sont en bon état.
Vérifiez que le bac des batteries ne contient pas de corps étranger (caillou, outil, vis, boulon, etc.) susceptible d’endommager les batteries.
Rebranchez les câbles aux batteries et serrez les raccords au couple prescrit.
Enduisez les bornes de graisse protectrice.
Vérifiez l’état de la mise à la masse au châssis pour vous assurer que le contact est toujours bon.
