# 02-13 Vérification des connexions du boîtier HVDU

Avant d’effectuer la procédure suivante, il faut que le circuit haut voltage (HV) ait été désactivé et verrouillé selon la méthode LOTO (Lock-Out Tag-Out) et que la personne qui l’effectue ait suivi la formation sur la sécurité des circuits HV.

# Procédure de vérification

Vérification du numéro de pièce du boîtier HVDU.

Boîtiers numérotés 50003032-0101-E04 ou 50003034-0101-E04 :
voir la procédure “Inspection du boîtier HVDU avec rondelles Belleville”.

Les connexions boulonnées de ces boîtiers sont munies de rondelles réutilisables de type Belleville. Il faut toutefois se procurer un joint d’étanchéité neuf pour le remontage du couvercle. Numéro de pièce Lion : 14600093_01.

Boîtiers numérotés 50001758_00 ou 10101362-50002288 :
voir la procédure “Inspection du boîtier HVDU avec LOCTITE”.

Les boulons des connexions de ces boîtiers sont recouverts de composé de blocage de type LOCTITE 248 qu’il faut appliquer de nouveau sur les composants dévissés. Prévoir également un joint d’étanchéité neuf pour le remontage du couvercle. Numéro de pièce Lion : 14600220_01.

# Inspection du boîtier HVDU avec rondelles Belleville

Retirez les 6 vis qui fixent le couvercle du boîtier.

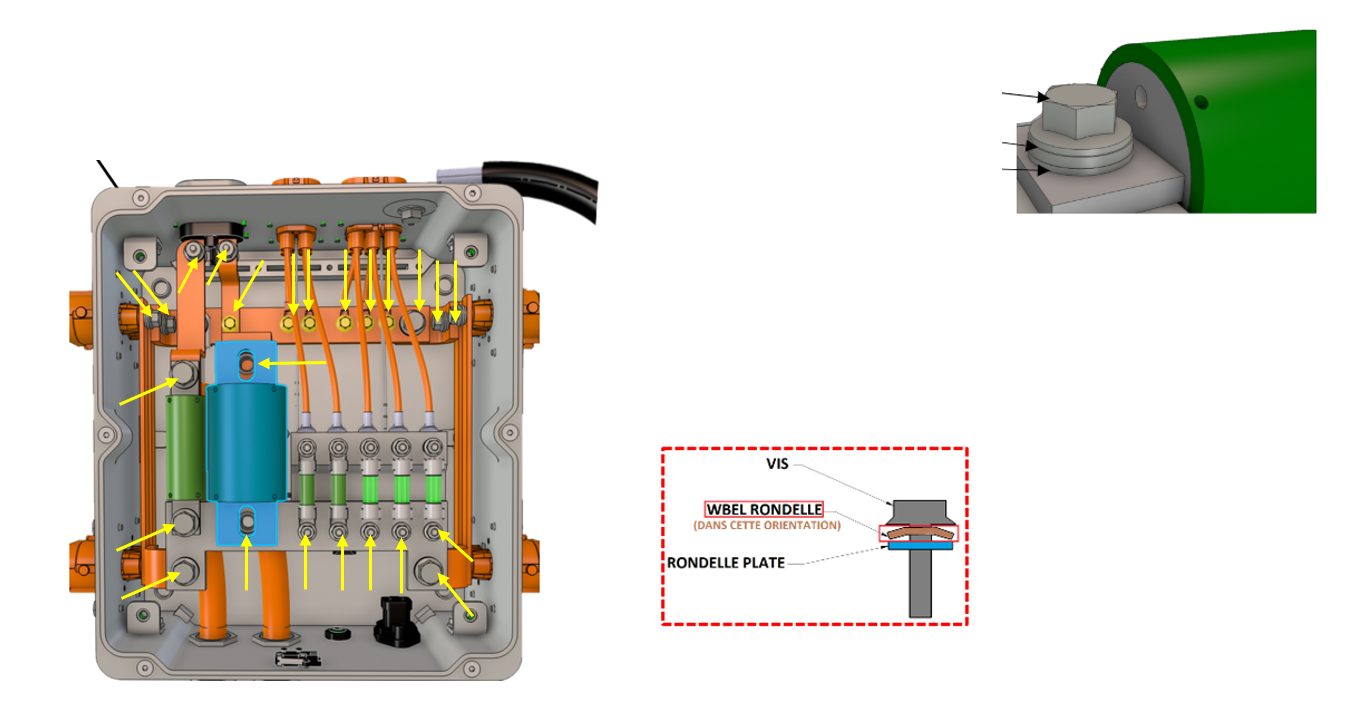

Inspectez chacune des connexions HV munies de boulons.

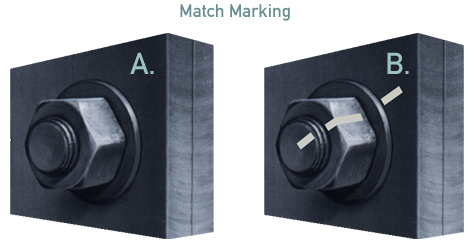

Vérifiez que les marques de serrage sont toujours bien alignées.

Si l’une ou l’autre des marques n’est plus alignée avec les autres, resserrer la connexion au couple indiqué aux images suivantes.

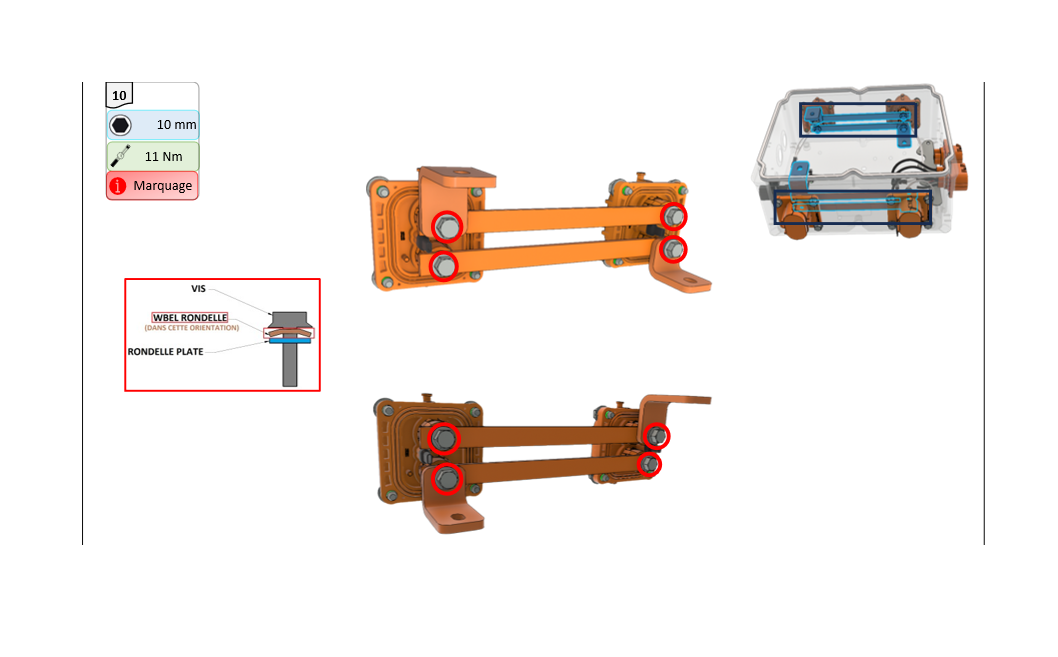

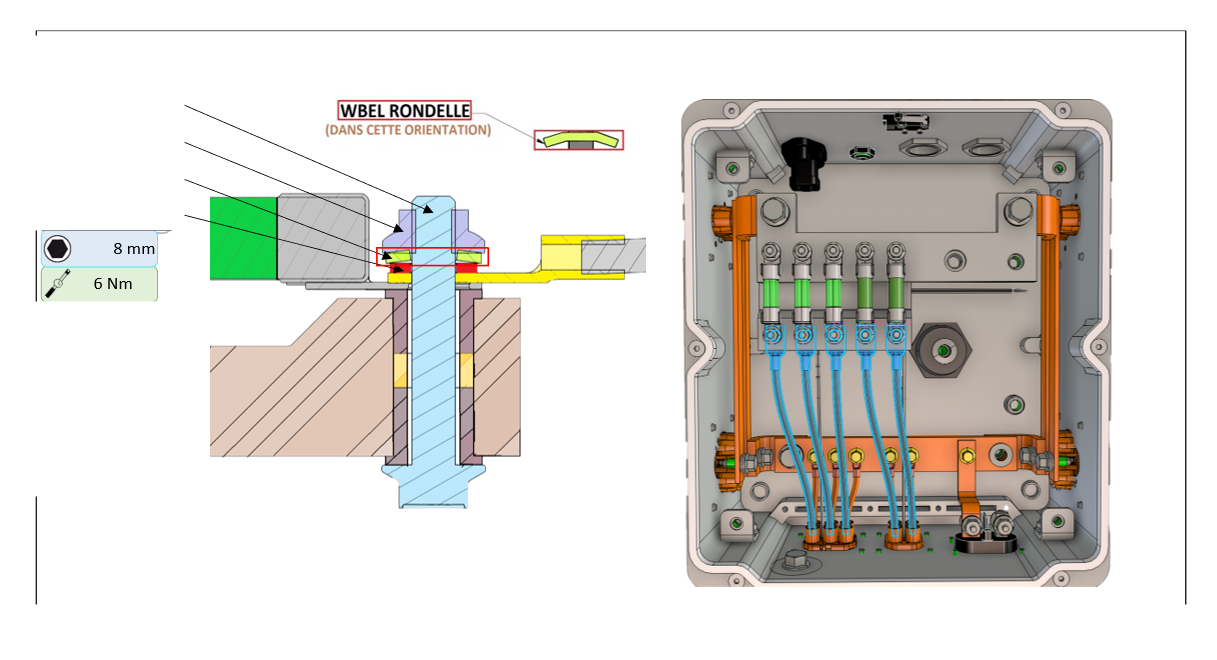

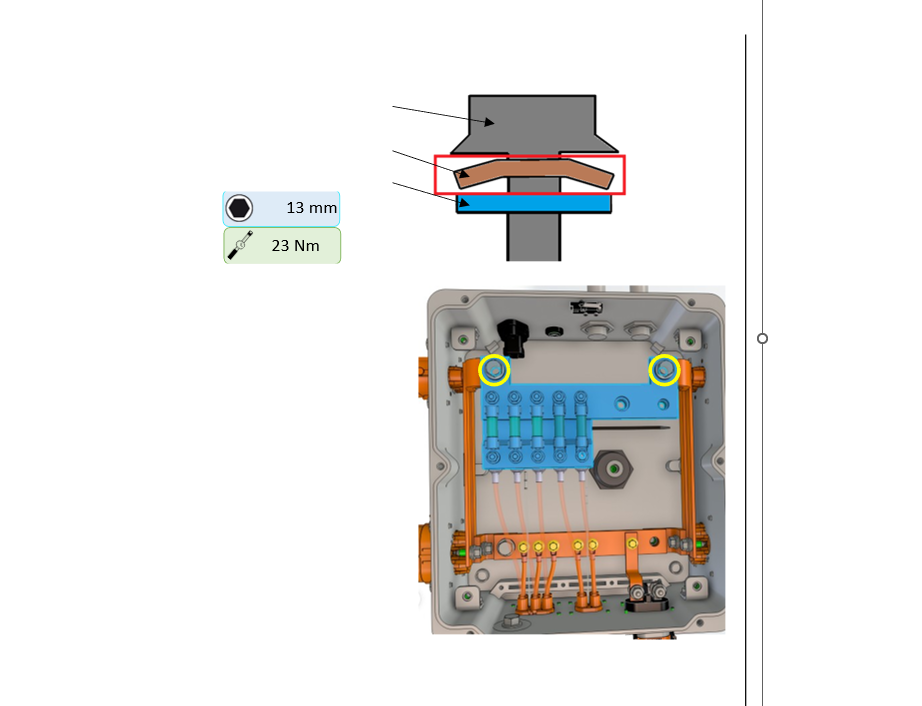

Connexions des batteries :

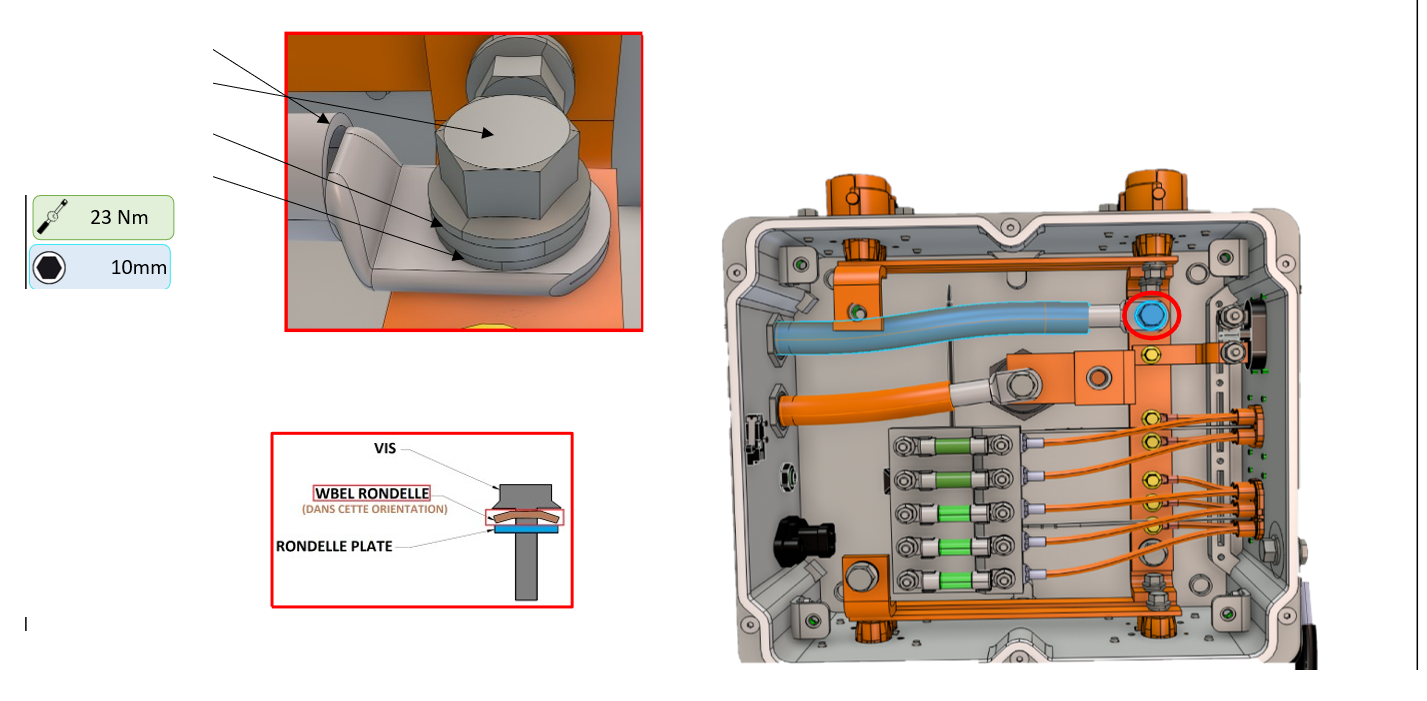

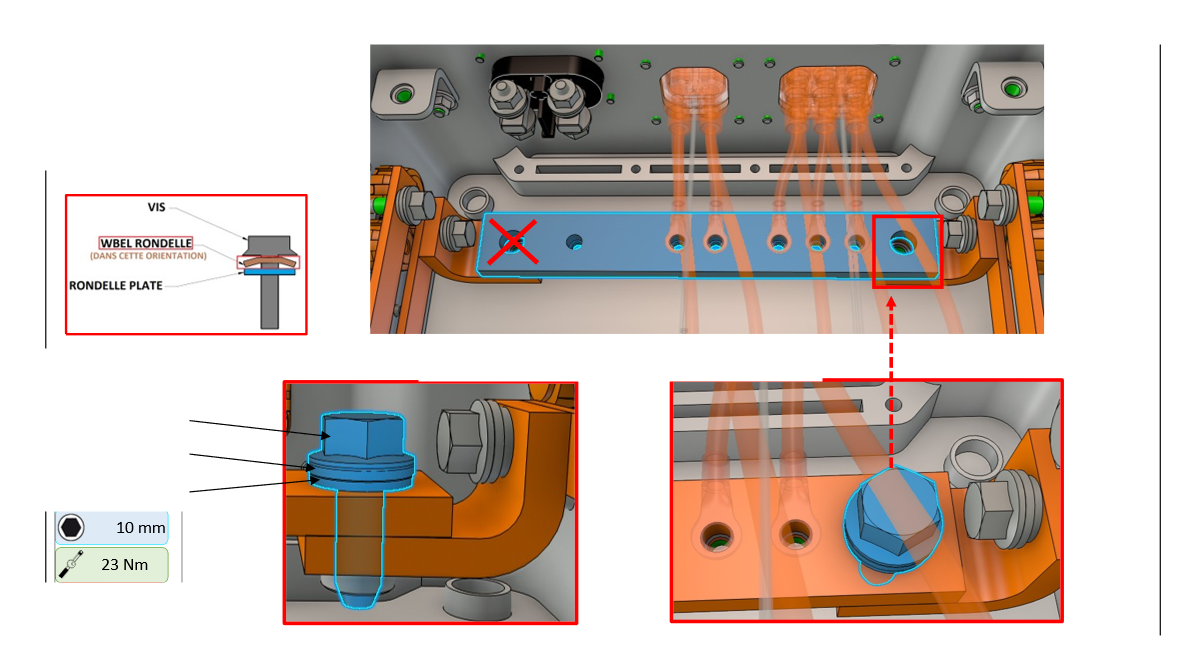

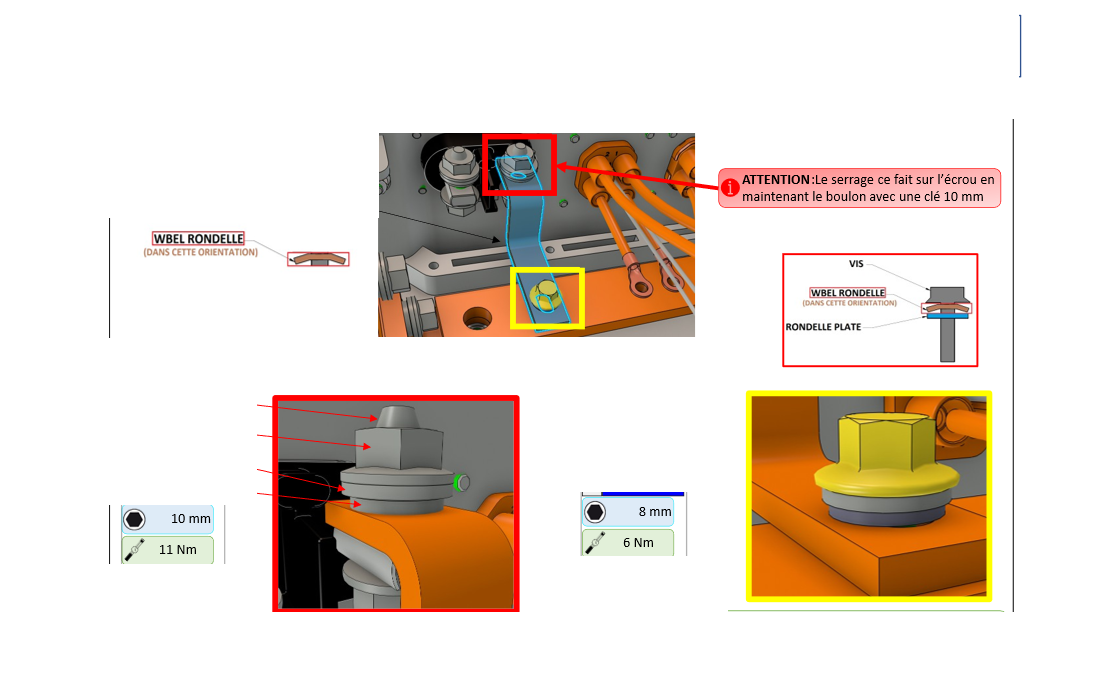

Boulon de la barre omnibus (bus bar) :

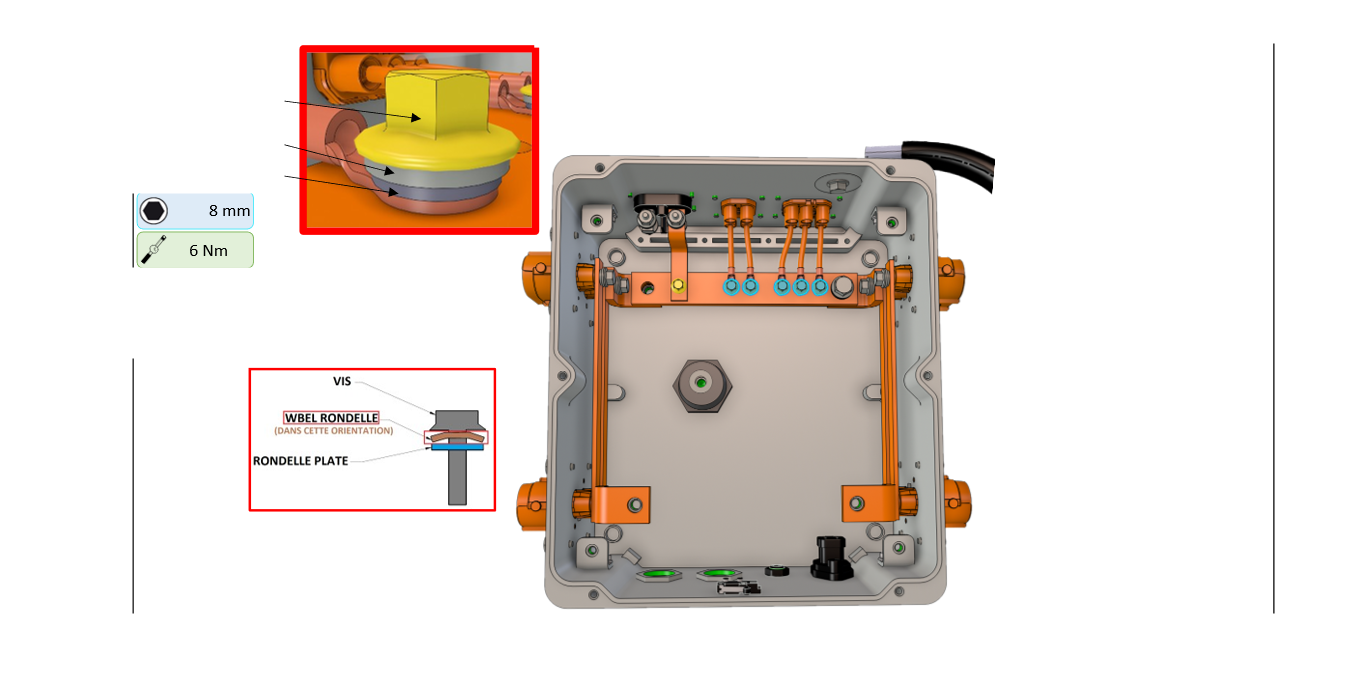

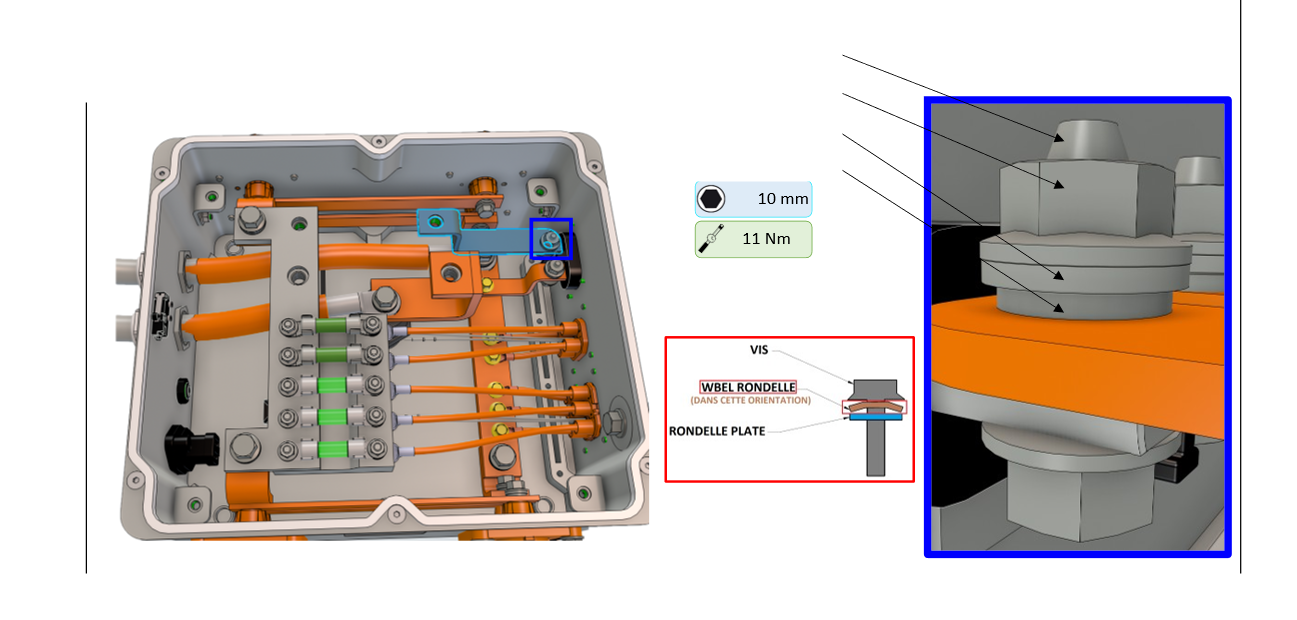

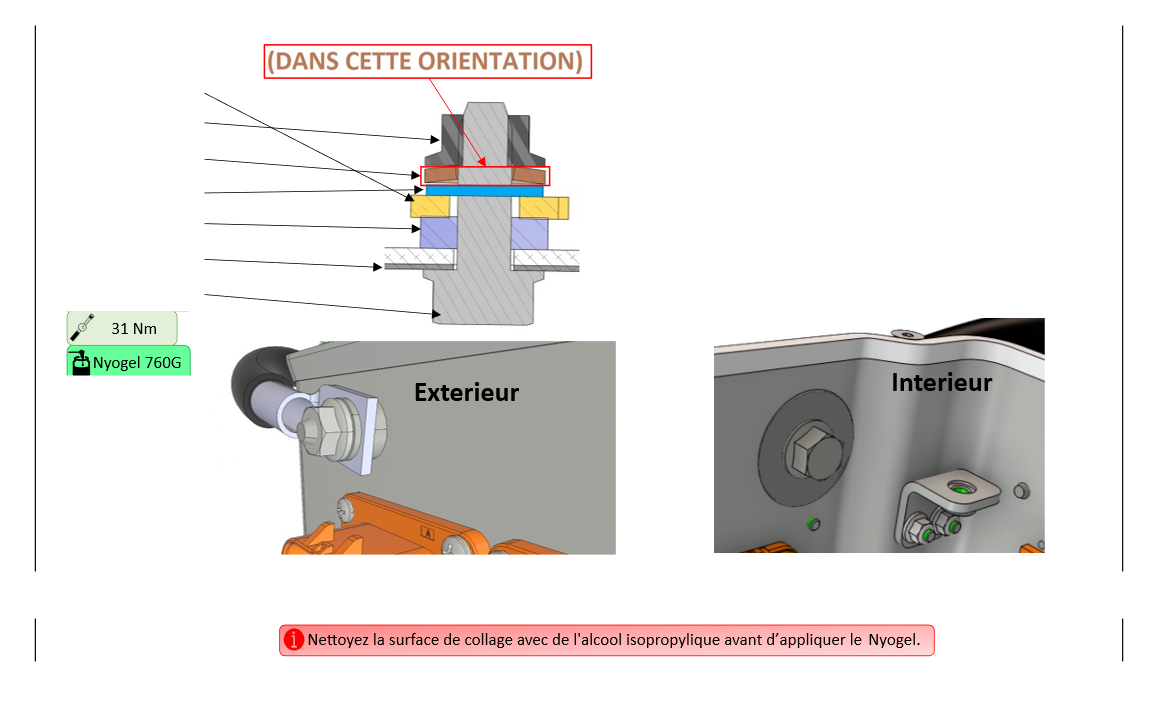

Sangle de mise à la masse :
Barre omnibus négative du boîtier BCI20 :

Barre omnibus négative des accessoires :

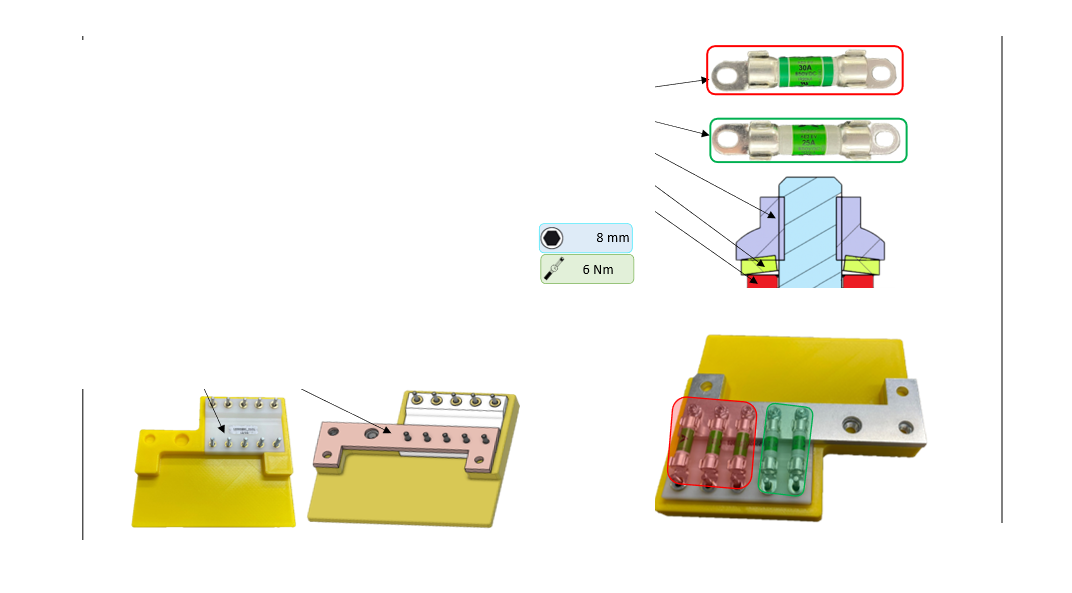

Fusibles des accessoires :

Barre omnibus positive :

Connexions des câbles et des fusibles :

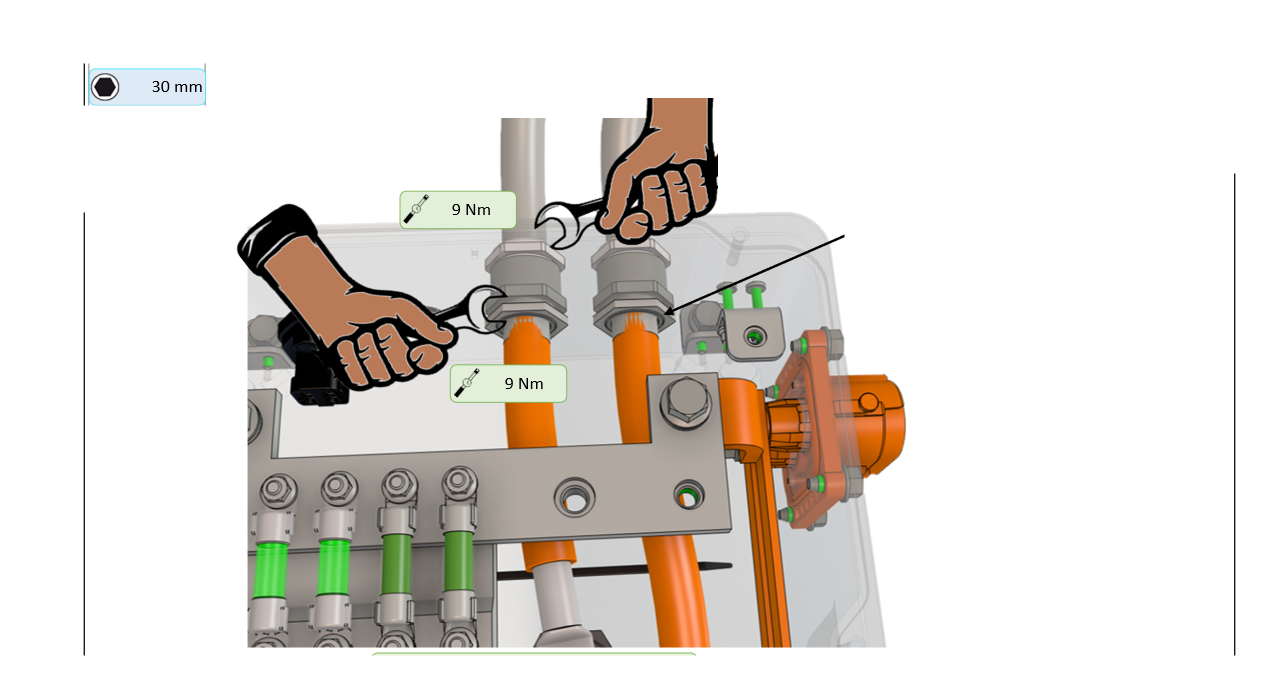

Bagues passe-câble à serrer (« cable gland ») :

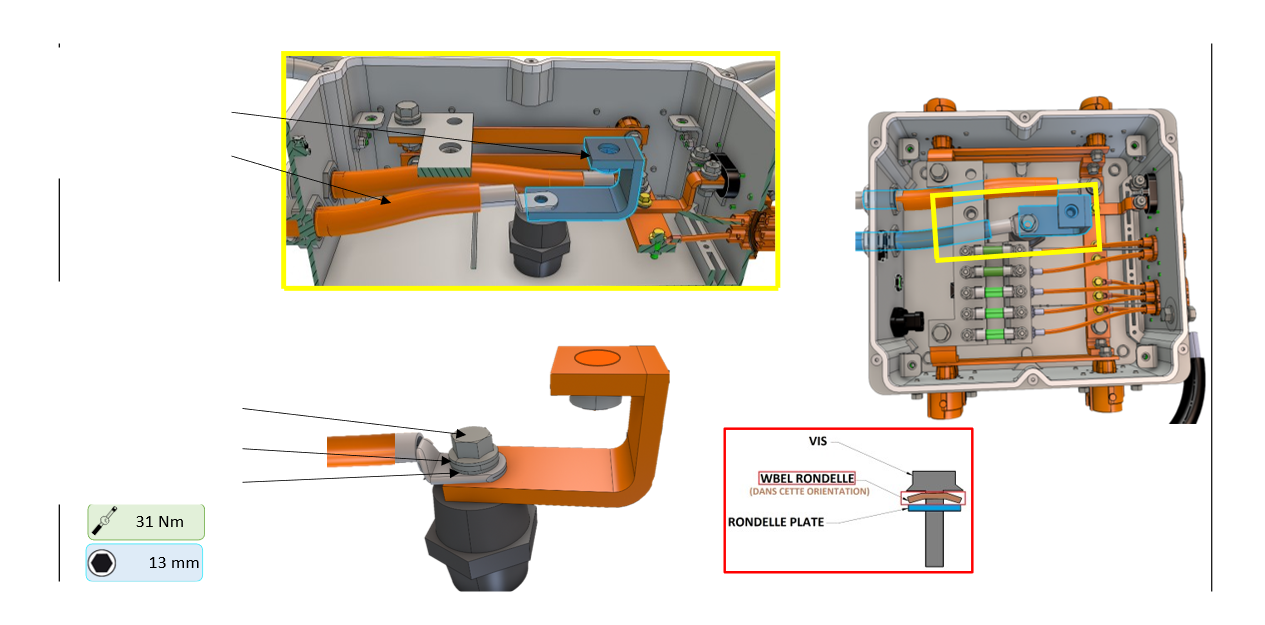

Barre omnibus positive du MCU :

Câble négatif du MCU :

Barre omnibus positive du BCI20 :

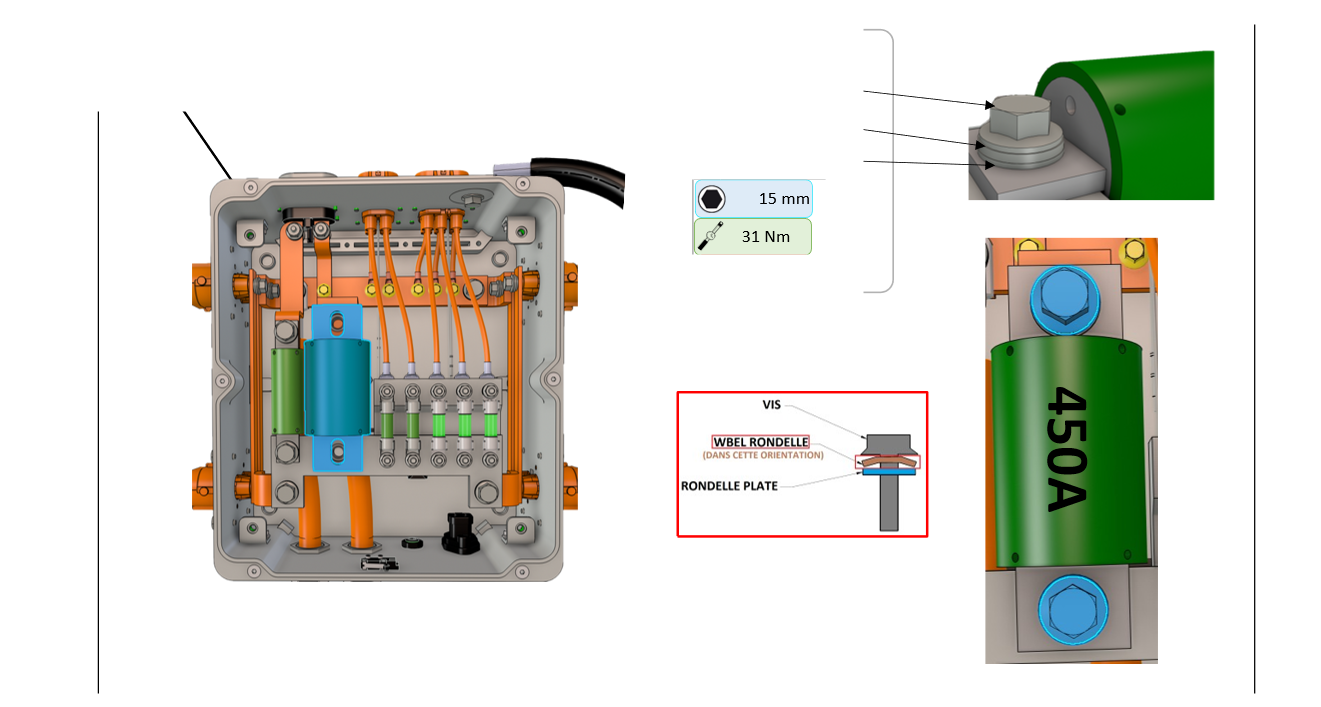

Connexions du fusible du BCI20 :

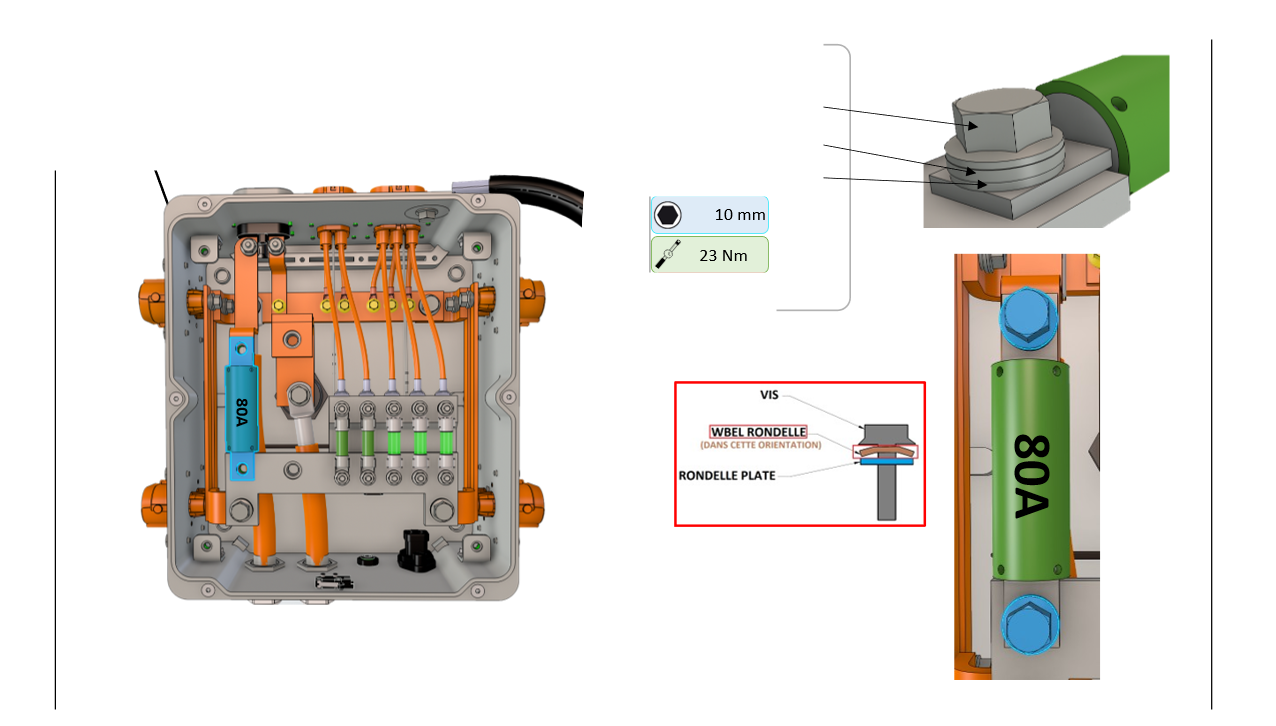

Connexions du fusible du MCU :

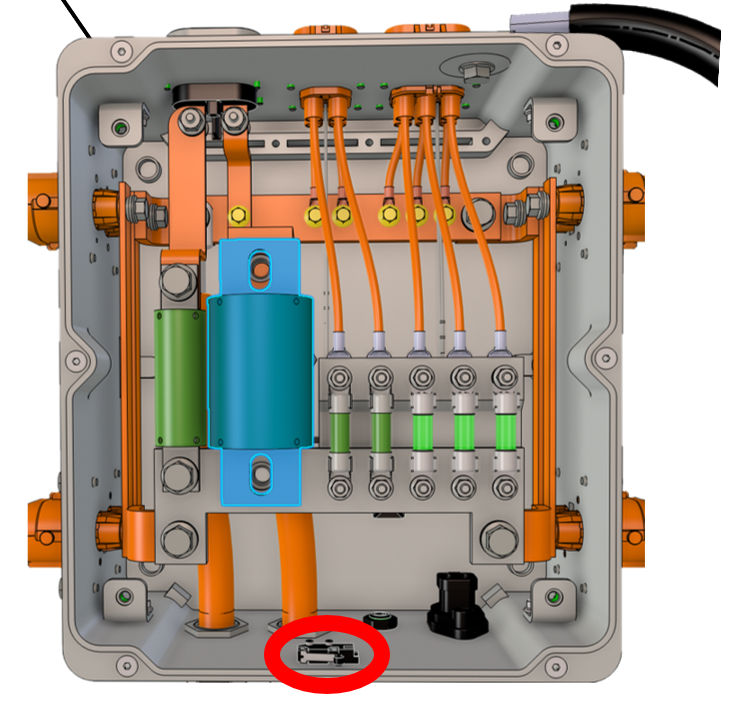

Vérifiez (et ajustez au besoin) la position du contacteur du couvercle.

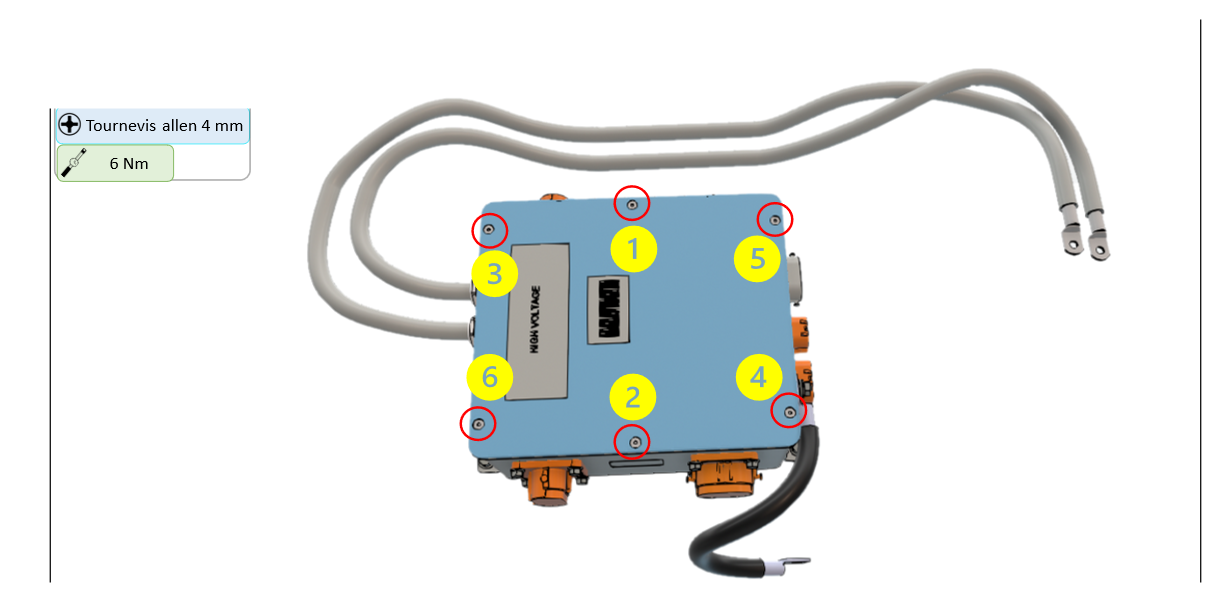

Remontez le couvercle sur le boîtier en utilisant un joint d’étanchéité neuf (14600093_01). Couple de serrage des vis : 6 Nm. Utilisez un tournevis à limiteur de couple.

# Inspection du boîtier HVDU avec LOCTITE

Retirez les 6 vis qui fixent le couvercle du boîtier.

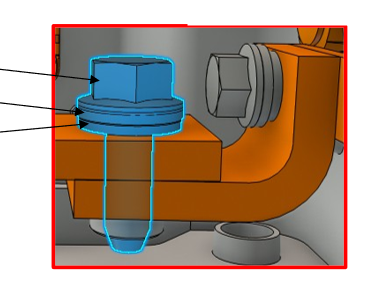

Si vous voyez des rondelles sous la tête des boulons qui fixent les composants HV, cessez l’inspection et communiquez avec Lion Electric afin d’effectuer le rappel portant sur le boîtier HVDU. Voir la figure ci-dessous.

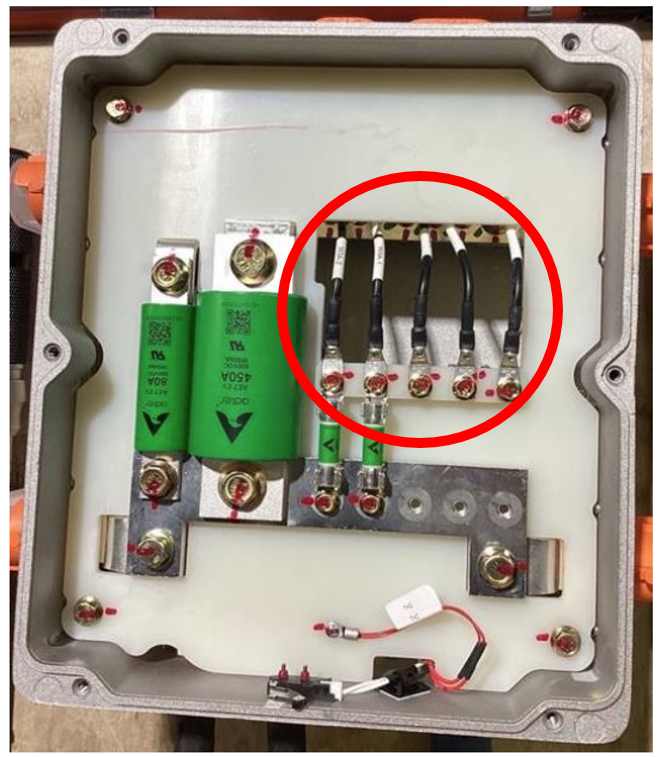

Inspectez les composants et les fusibles visibles au-dessus de la plaque de plastique.
Cette zone doit être impeccable et parfaitement propre. Il ne doit y avoir ni poussière ni aucun signe indiquant que le boîtier a déjà pris l’eau. Cherchez également des traces de surchauffe ou de déformation causée par la chaleur.
Remuez délicatement les fils connectés aux petits fusibles et vérifiez que tout est solidement fixé.

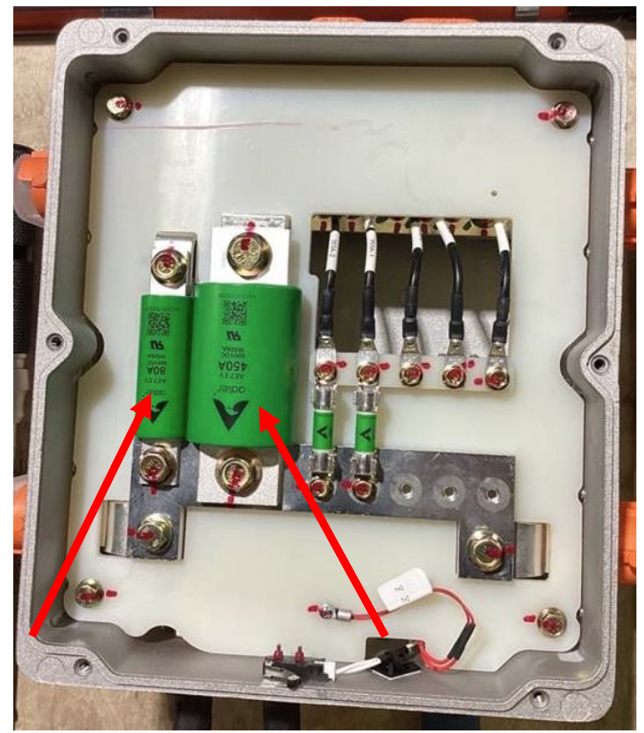

Démontez uniquement le ou les deux gros fusibles présents (selon l’équipement optionnel installé). Ne pas retirer les petits fusibles ni la plaque de plastique blanc.

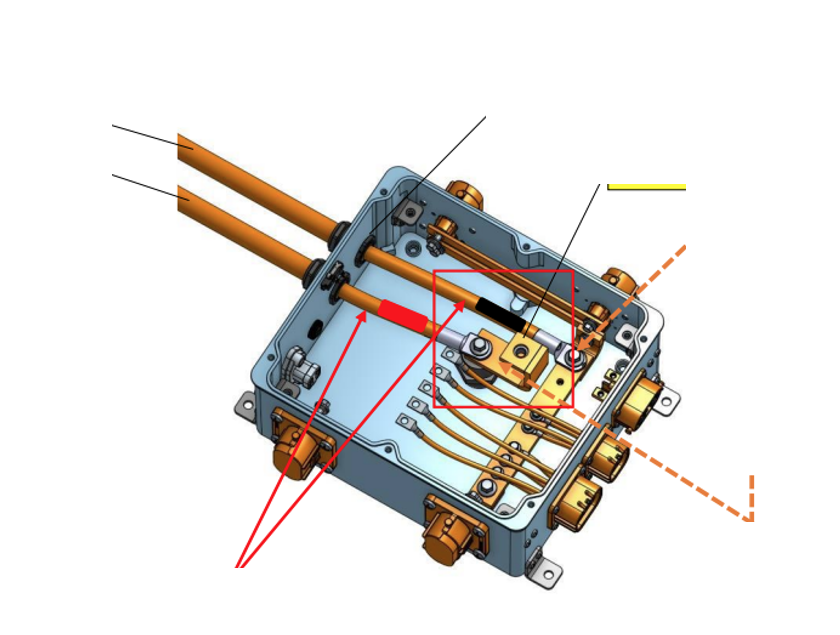

Dans l’ouverture créée par le démontage des gros fusibles, inspectez l’état des connexions des câbles positif ( + ) et de masse ( – ). Vérifiez qu’ils sont bien fixés.

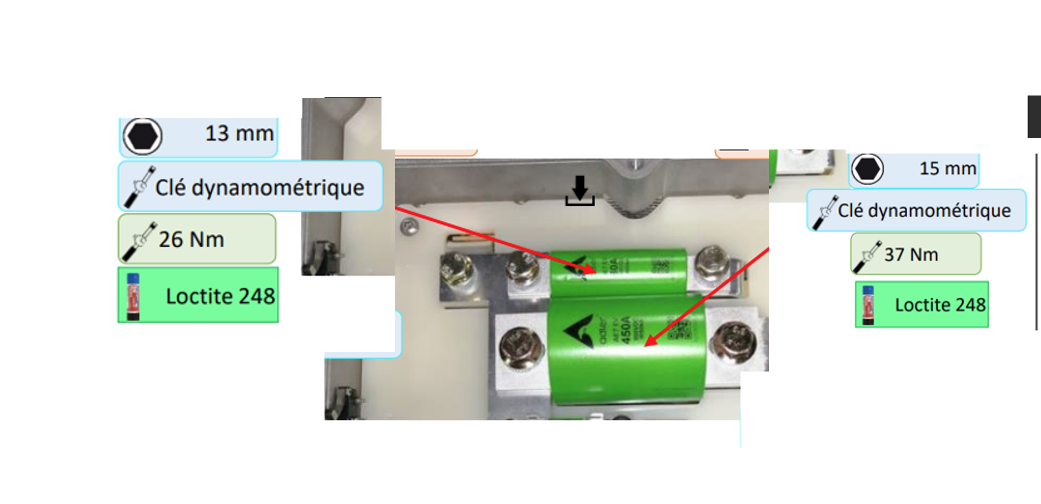

Si tout est bien fixé, remontez les deux gros fusibles. Nettoyez les filets des boulons et appliquez du LOCTITE 248. Serrez les boulons du fusible de 80 A à 26 Nm. Serrez les boulons du fusible de 450 A à 37 Nm.

Vérifiez (et ajustez au besoin) la position du contacteur du couvercle.

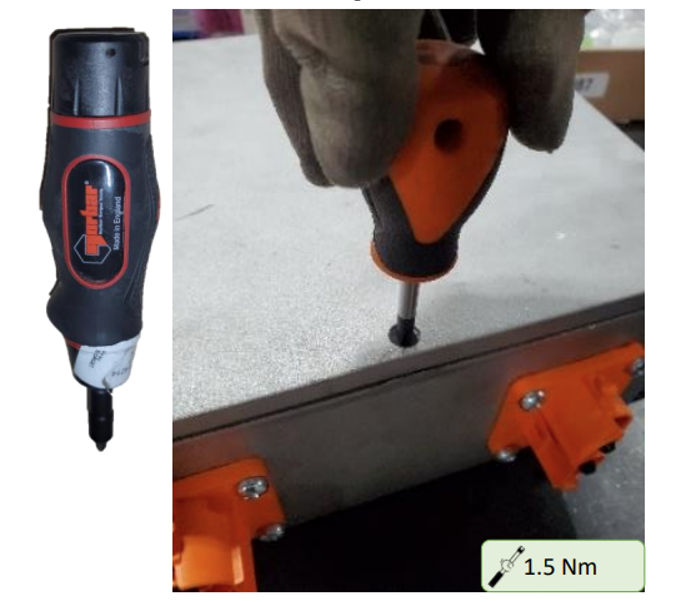

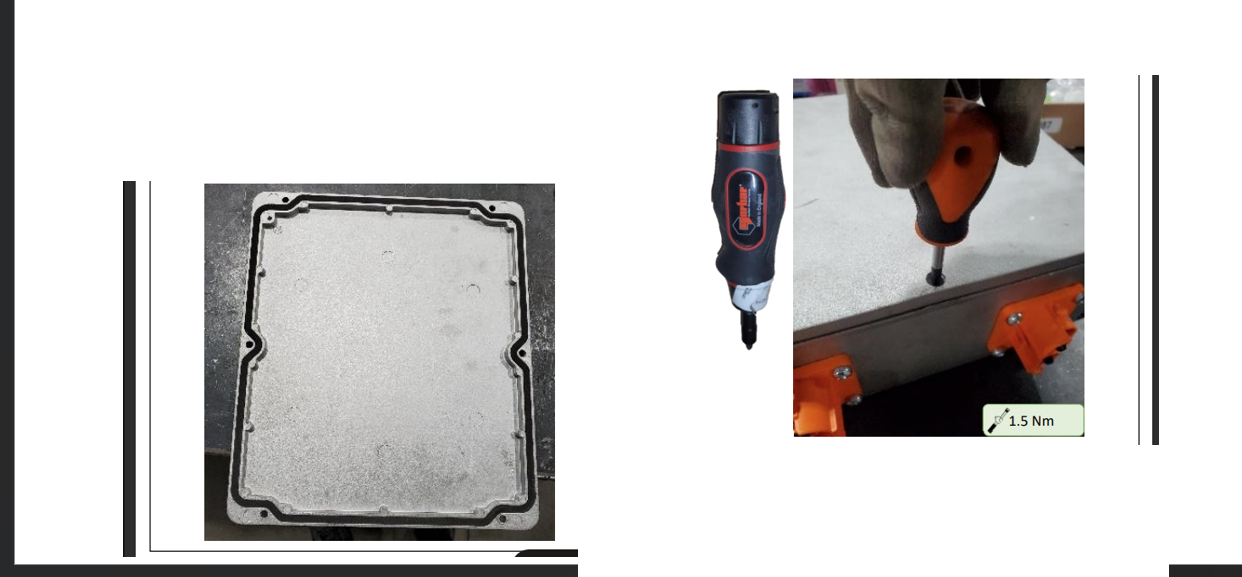

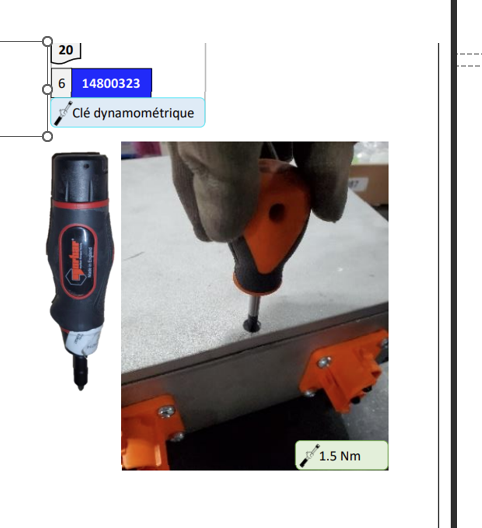

Remontez le couvercle sur le boîtier en utilisant un joint d’étanchéité neuf (14600220_01). Couple de serrage des vis : 1,5 Nm. Utilisez un tournevis à limiteur de couple.
