# 08-15 Inspection de l'unité BTMS – Gen4

Le système de gestion thermique de la batterie (BTMS – Battery Thermal Management System) est une unité autonome située sous le bus, boulonnée au longeron du châssis du côté passager, derrière la porte avant.

Il s'agit d'un boîtier de grande taille en acier inoxydable équipé d'un raccord HV, de deux tuyaux de liquide de refroidissement et d'un connecteur bas voltage.

Il comporte un élément chauffant de type PTC et un circuit de climatisation qui assurent le chauffage ou le refroidissement des blocs-batteries. Les deux systèmes sont alimentés par le circuit haute tension (HV).

---

Inspection

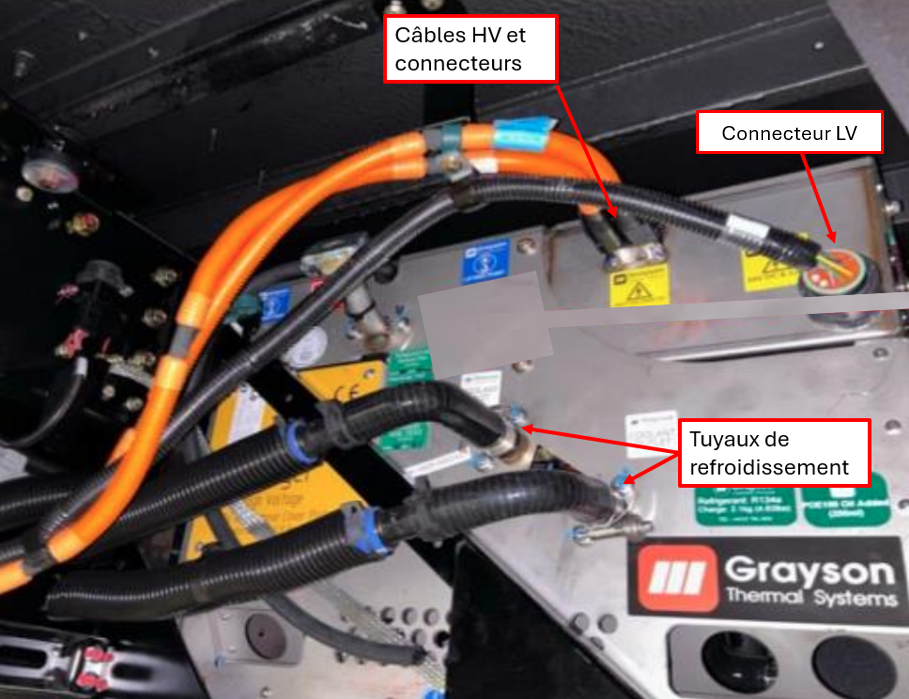

- Pour inspecter l'unité BTMS, passez sous le bus et vérifiez l'état des connecteurs électriques (HV et LV), du câblage et des autres composants.

- Vérifiez qu'il n'y a pas de fuite de liquide de refroidissement au niveau des tuyaux, des raccords et de la goulotte de remplissage.

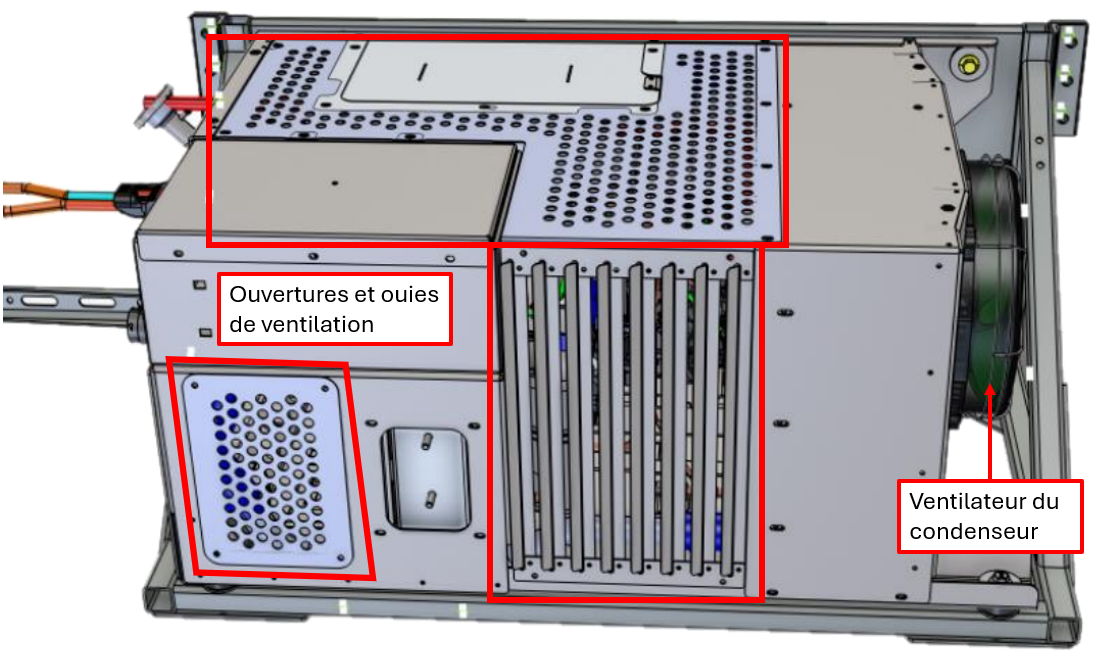

• Vérifiez que les ouvertures et les ouïes d'aération du boîtier ne sont pas obstruées afin que l'air puisse circuler librement à l'intérieur de l'appareil.

• Vérifiez que le ventilateur du condenseur du climatiseur n'est pas obstrué et qu’il tourne librement.

• Enfin, vérifiez qu'aucun message d'erreur ou code DTC n'apparaît sur l'écran multifonction.
